**大橋為鋼桁架式雙線鐵路橋。對橋梁現場踏勘調查，現場如下圖所示。根據需要需要橋梁上安裝橋梁狀人健康監控系統。

圖1橋梁現場圖

2.1設計因素

    由于橋梁距離最近養護工區約為500m，左右距離。故考慮以下因素：

1）   系統供電采用以市電220V為主供電模式；

2）   以太陽能600W為輔助供電模式

3）   以專用鐵路網為主通信方式

4）   以3G無線網為輔通信方式

2.2數據采集傳輸模式

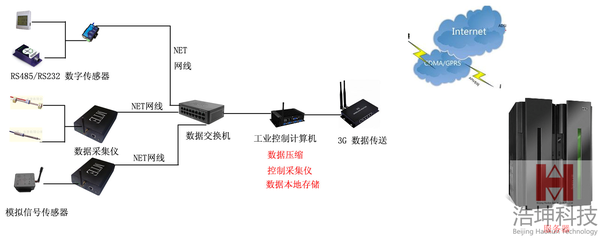

　采集儀+工控機+3G模式

適用于數據采集相對集中的橋梁、隧道等，數據以采集儀方工式采集，集中存儲在工控機內，在工控制機內時進行數據壓縮。以3G DTU向遠程服務器進行通訊。

      當信號不好好時，數據暫存在工控機內，信號好時發送。高壓縮的算法滿意足大數據量的要求。服務器可遠程時時控制現場任一臺網絡采集儀，設備采集儀的采集率、增益、預警值、觸發條件等?？稍O置不同優選級別，超限時根據優選等級發送重要數據，級別低的遲后發送。

   發送數據同時發送電源電壓、溫度、儀器狀況等參數，可傳遠程時時監聽設備狀態。

2.3  需要安裝儀器設備

2.3.1采集儀器

1）黃河特大橋不同部位狀態感知指標共9個，環境類有：溫度、濕度；變形類有：橋墩沉降、傾斜、梁體撓度、冰凌沖擊力；結構類有：牛腿應力、裂縫、振動，具體見圖1.3.1。

圖2.3.1**大橋狀態感知指標

表3.1黃河特大橋感知設備及配套設施安裝位置一覽表

2.3.2儀器布置圖

1）測點布置圖

圖2.3.2-1 測點布置圖

圖2.3.2-2梁測點布置圖

2）系統配置圖

根據現場需要及考慮以后維護方便，現場需要安裝電源配電柜和，采集控制柜各一臺。

圖2.3.3-3 系統配置圖

系統軟件界面：
